Das Netzeinspeiseüberwachungsrelais CM-UFD.M31M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
Integrierte Modbus RTU Kommunikations-Schnittstelle.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Spannungsmessbereich 1	0..540 V
Spannungsmessbereich 2	0..540 V
Spannungsart des Messbereichs	AC
Ansprechwert Spannung	0..540 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	1 s
Min. einstellbare Rückfallverzögerungszeit	1 s
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei AC 60 Hz	230 V
Bemessungsschaltstrom	4 A
Breite	108 mm
Höhe	90 mm
Tiefe	67 mm

Lieferumfang:

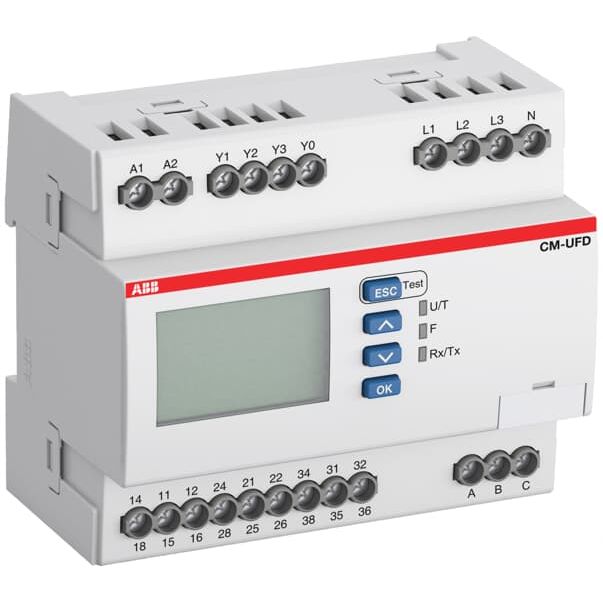

1 x ABB Stotz S&J - Spannungsüberwachungsgerät Überwachungsrelais CM-UFD.M31M
