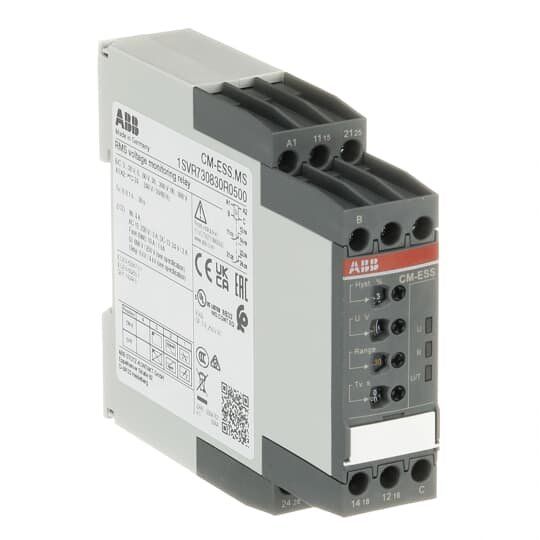

ABB Stotz S&J - Spannungsüberwachungsgerät Spannungsüberwach.relais CM-ESS.MS 2W 600V,24-240VAC/DC

Die Spannungsüberwachungsrelais der CM-Reihe bieten eine zuverlässige Überwachung von
Spannungen und die Erkennung von Phasenausfällen in einphasigen Netzen.
Alle Geräte sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen
der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen)
und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen).

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Spannungsmessbereich 1	3..600 V
Spannungsmessbereich 2	3..600 V
Spannungsart des Messbereichs	AC/DC
Ansprechwert Spannung	3..600 V
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	nein
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	ja
Enthält Funktion Gleichspannung-Überspannung	ja
Enthält Funktion Gleichspannung-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	1 s
Max. zulässige Ansprechverzögerungszeit	30 s
Min. einstellbare Rückfallverzögerungszeit	1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Wechsler	2
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei AC 60 Hz	230 V
Bemessungsschaltstrom	4 A
Breite	22,5 mm
Höhe	85,6 mm
Tiefe	103,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Spannungsüberwachungsgerät Spannungsüberwach.relais CM-ESS.MS 2W 600V,24-240VAC/DC

Keine Downloads vorhanden.
