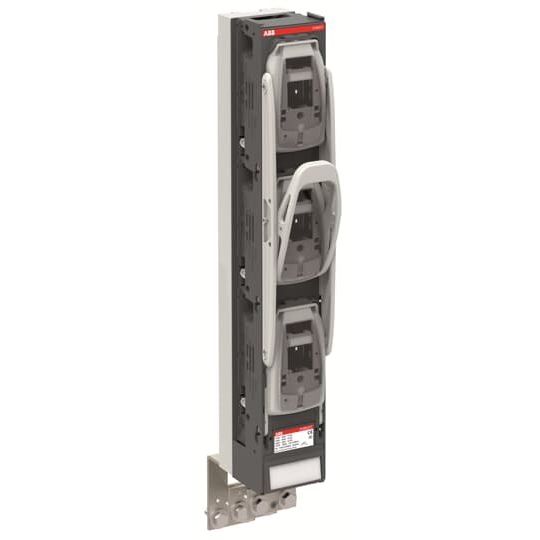

ABB Stotz S&J - Sicherungslasttrennschalter Sich. Lasttrennschalter ZHBM3-T-3P-M12-TK InLine Cu

Die Gerätegeneration InLine II ZLBM / ZHBM bietet Ihnen bestmögliche Stabilität und höchste Sicherheit im Stromverteilernetz. Sie schalten Nennströme von 160 A bis 630 A und durch den Einsatz von Doppelgriffen sogar bis 1250 A. Dabei sorgen Sie für höchsten Personenschutz bei Betrieb und Wartung Ihrer Schaltanlagen. ABB bietet Ihnen die Baureihe in 1- und 3-poligen Varianten zur Verfügung, die entsprechend nach EN / IEC 60947-3 geprüft wurden. Die Installation ist dank horizontaler und vertikaler Montage platzsparender und flexibler als je zuvor. Ebenso gewährleisten wir einen einfachen und sicheren Einbau der Stromwandler sowie Austausch der NH-Sicherungseinsätze. Die Baureihe ist für Phasenschienen mit einem Abstand von 185 mm geeignet.

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Sicherheitsschalter	nein
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsdauerstrom Iu	630 A
Bedingter Bemessungskurzschlussstrom Iq	100 kA
Geeignet für Sicherungseinsätze	NH3
Polzahl	3
Mit Sicherungsüberwachung	nein
Anschlussart Hauptstromkreis	Bolzenanschluss
Kabeleinführung	unten
Mit Steckverbindern bestückt	nein
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung	nein
Geeignet für Sammelschienenaufbau	ja
Ausführung des Betätigungselements	sonstige
Position des Betätigungselements	vorne
Motorantrieb optional	nein
Motorantrieb integriert	nein
Ausführung als NOT-AUS-Einrichtung	nein
Schutzart (IP), frontseitig	IP30

Lieferumfang:
1 x ABB Stotz S&J - Sicherungslasttrennschalter Sich. Lasttrennschalter ZHBM3-T-3P-M12-TK InLine Cu+
