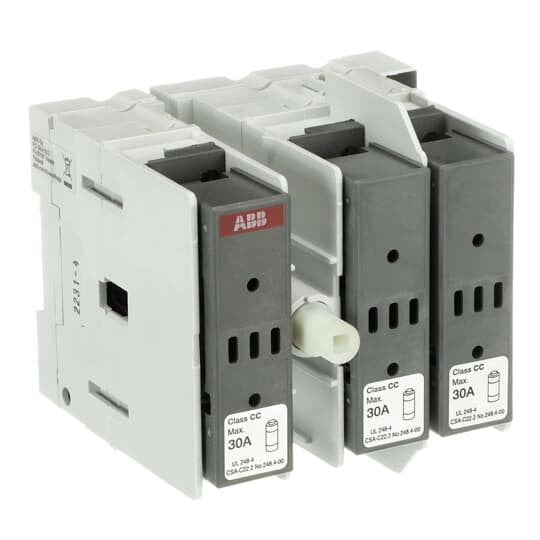

ABB Stotz S&J - Sicherungslasttrennschalter Lasttrennschalter OS30FACCS30 seitl. Betätigt

Die manuell betätigten Lasttrennschalter der OS Serie von ABB bieten einen optimalen Schutz für die anspruchsvollsten Anwendungen. Die OS Serie schaltet Stromstärken von 20 A bis 1250 A und das bei Spannungen bis zu 690 V AC. Alle OS Schalter verfügen über eine integrierte Sicherungskammer, in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Hierzu bietet ABB unterschiedliche Versionen für verschiedene Sicherungsstandards an. Dank modularem Aufbau können der Mechanismus und die Pole entsprechend den Einbauanforderungen positioniert werden. Dadurch wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Zusätzlich verfügt die Serie über IEC und UL Zulassungen. ABB bietet Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die OS Schalter sind eine ideale Lösung für den Motorschutz und können neben Transformatoren auch in zahlreichen anderen Industrieanwendungen eingesetzt werden.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Sicherheitsschalter	ja
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsdauerstrom Iu	32 A
Bemessungsbetriebsleistung bei AC-23, 400 V	22 kW
Bedingter Bemessungskurzschlussstrom Iq	80 kA
Bemessungskurzzeitstromfestigkeit Icw	1 kA
Geeignet für Sicherungseinsätze	sonstige
Polzahl	3
Mit Sicherungsüberwachung	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Kabeleinführung	sonstige
Mit Steckverbindern bestückt	ja
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung	nein
Geeignet für Sammelschienenaufbau	ja
Ausführung des Betätigungselements	kurzer Drehgriff
Position des Betätigungselements	rechts
Motorantrieb optional	nein
Motorantrieb integriert	nein
Ausführung als NOT-AUS-Einrichtung	nein

Lieferumfang:
1 x ABB Stotz S&J - Sicherungslasttrennschalter Lasttrennschalter OS30FACCS30 seitl. Betätigt
