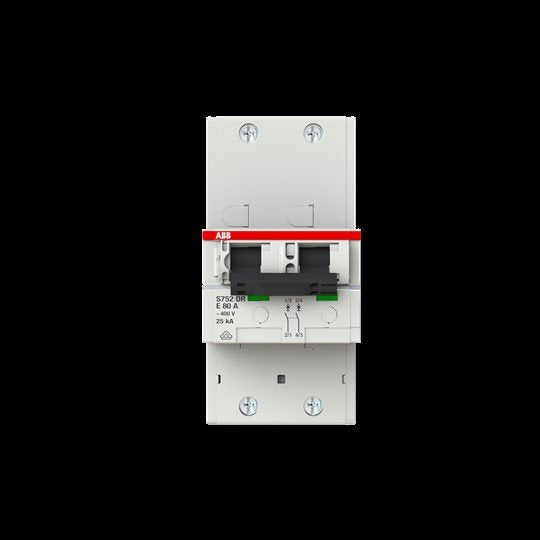

ABB Stotz S&J - Selektiver Hauptleitungsschutzschalter Hauptlastschalter S752DR-E80 25kA,80A,2P

Die S750DR in 80 und 100A sind selektive Haupt-Leitungsschutzschalter (SHSchalter) VDE zertifiziert nach IEC / EN 60947-2 und werden als Gruppen- oder Vorsicherungsautomat anstelle von NH-Sicherungen oder anderen Überstrom-Schutzorganen in Hauptverteilungen oder Schaltanlagen eingesetzt. Sie bieten eine vollständige Selektivität für vor und nachgeschaltete Schutzvorrichtungen aufgrund der einzigartigen Energiebegrenzung im Fehlerfall.
Der S750DR braucht keinen Neutralleiteranschluss, sie sind spannungsunabhängig. Weder für das Ein- oder Ausschalten noch für die Schutzfunktion ist eine Hilfsenergie erforderlich. Der Aufbau stellt die zuverlässige Erfüllung der Schutzfunktion sicher, unabhängig von Netzstörungen oder Netzform.
Der S750DR ist für Hutschienenbefestigung vorgesehen. Die 3-poligen Geräte können mittels dem Sammelschienenadapter S750DR-QA auf ein 40mm Sammelschienen-System gesetzt werden.
Anwendung: Zweckbau, Industrie, sicherheitsrelevante Bereiche und zur Sicherstellung einer hohen Anlagenverfügbarkeit. Beispielsweise in baulichen Anlagen für Menschenansammlungen (DIN VDE 0100-718) und in medizinisch genutzten Bereichen (DIN VDE 0100-710).

Technische Details
Auslösecharakteristik	sonstige
Polzahl	2
Bemessungsstrom	80 A
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Überspannungskategorie	4
Verschmutzungsgrad	3
Montageart	DIN-Schiene
Schutzart (IP)	IP20
Baugröße (nach DIN 43880)	3

Lieferumfang:
1 x ABB Stotz S&J - Selektiver Hauptleitungsschutzschalter Hauptlastschalter S752DR-E80 25kA,80A,2P
