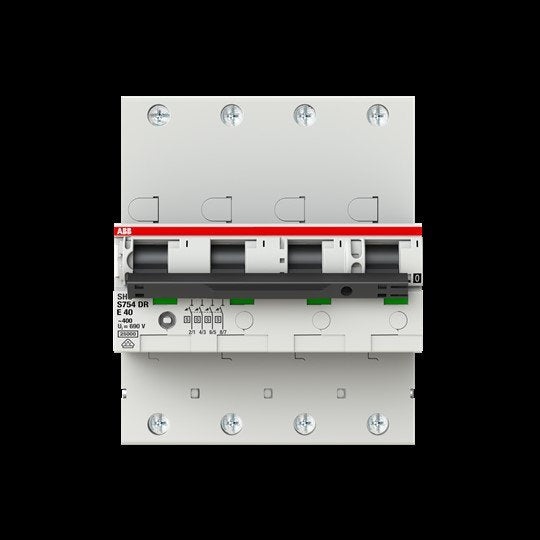

ABB Stotz S&J - Selektiver Hauptleitungsschutzschalter Haupleitungsschutzschalter S754DR-E40 40A E 25kA 4P

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.

Technische Details
Auslösecharakteristik	sonstige
Polzahl	4
Bemessungsstrom	40 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Mitschaltender Neutralleiter	nein
Frequenz	50 Hz
Überspannungskategorie	4
Verschmutzungsgrad	3
Bemessungsstoßspannungsfestigkeit	6 kV
Montageart	DIN-Schiene
Schutzart (IP)	IP20
Baugröße (nach DIN 43880)	3

Lieferumfang:
1 x ABB Stotz S&J - Selektiver Hauptleitungsschutzschalter Haupleitungsschutzschalter S754DR-E40 40A E 25kA 4P
