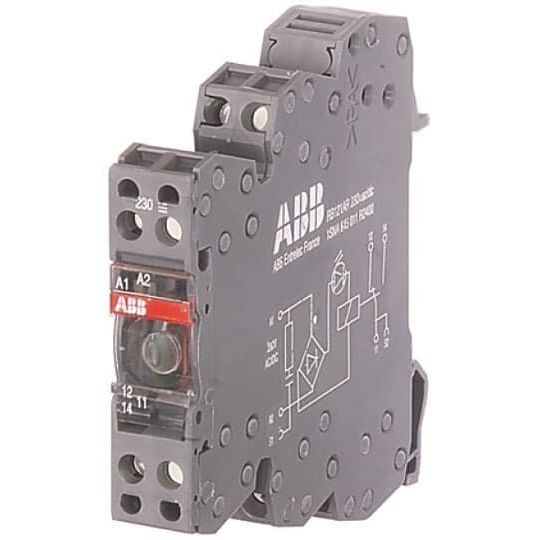

ABB Stotz S&J - Schaltrelais Interface Relais RB122G-24VUC − 5 Stück

In heutigen industriellen Automatisierungssystemen spielen speicherprogrammierbare Steuerungen (SPS) eine zentrale Rolle. Sie verbinden über herkömmliche Verkabelung angeschlossene Messinstrumente und Stellglieder mit dem Prozess. Allerdings ist eine SPS nicht vollständig von der Industrieumgebung entkoppelt, sodass Überspannungsspitzen und Übergangsströme durchaus ihre Funktionsfähigkeit beeinflussen können. Um also die angelegte Spannung und/oder Stromstärke anzupassen sowie die SPS mit einer geeigneten galvanischen Trennung zu versehen, sollte pro Ein-/Ausgangspunkt die passende Schnittstelle installiert werden, die sowohl den Spannungs- und Strompegel reguliert als auch einen Trennschutz bietet. Solche Schnittstellen bieten die Relais- und Optokoppler-Baureihen von ABB. Sie erlauben eine breit gefächerte Anpassung der Spannung (von 5 bis 250 V) und Stromstärke (von 0,01 bis 8 A) sowie eine hohe Isolation zwischen Ein- und Ausgang von 2 bis 4 kV. Für hohe Schaltfrequenzen bei geringen Schaltlasten können wahlweise Transistor, MOS-FET oder Triac Ausgänge gewählt werden.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	AC/DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Wechsler	2
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontaktes	Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	8 A
Schutzart (IP)	IP20
Schutzart (RT) nach IEC 61810-7	RT I
Breite	12 mm
Höhe	67,5 mm
Tiefe	70 mm

Lieferumfang:
1 x Schaltrelais Interface Relais RB122G-24VUC
