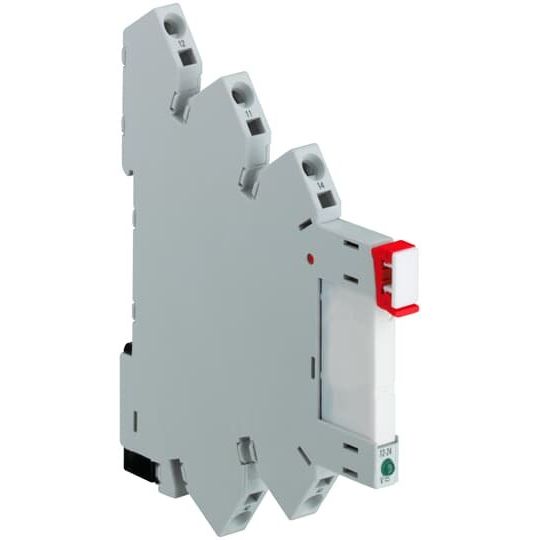

ABB Stotz S&J - Schaltrelais Interface-Relais CR-S230VADC1CRGZ Output=6A/250VAC

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 6 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-S Reihe verfügt über 5 verschiedene Spulenspannungsbereiche mit 1 Wechslerkontakte, wahlweise in Standard oder hartvergoldeter Ausführung. Zwei Varianten werden angeboten: Komplettvarianten oder frei wählbare Sockel und Steckrelais.

Technische Details
Ausführung des elektrischen Anschlusses	Federzuganschluss
Komplettgerät mit Sockel	ja
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	230 V
Spannungsart zur Betätigung	AC/DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Wechsler	1
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontaktes	Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	6 A
Schutzart (IP)	IP20
Schutzart (RT) nach IEC 61810-7	RT I
Breite	6,2 mm
Höhe	76,6 mm
Tiefe	94,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Schaltrelais Interface-Relais CR-S230VADC1CRGZ Output=6A/250VAC

Keine Downloads vorhanden.
