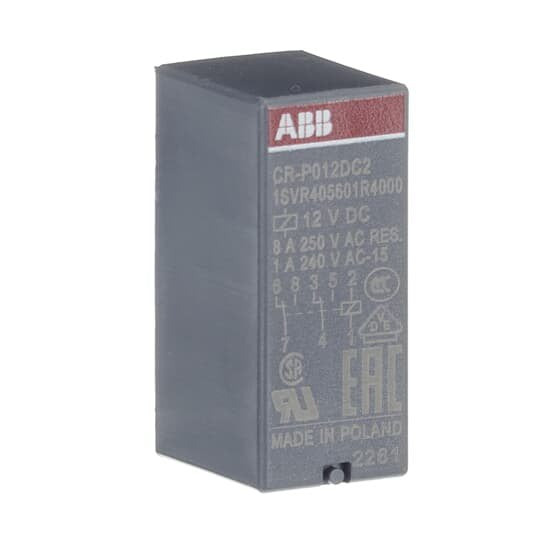

ABB Stotz S&J - Schaltrelais Interface-Relais CR-P012DC2 12VDC, 2We, 250V/8A − 10 Stück

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 16 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-P Reihe verfügt über 9 verschiedene Spulenspannungen mit 1-2 Wechslerkontakte. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, LED Modul, RC-Glieder, Überspannungsschutz oder Zeitmodule erweitern die Einsatzgebiete der steckbaren Leiterplattenrelais.

Technische Details
Ausführung des elektrischen Anschlusses	Lötfahnenanschluss
Komplettgerät mit Sockel	nein
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	12 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Wechsler	2
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontaktes	Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	400 V
Betriebsspannung bei AC 60 Hz	400 V
Nennstrom	8 A
Schutzart (IP)	IP67
Schutzart (RT) nach IEC 61810-7	RT I
Breite	12,7 mm
Höhe	15,7 mm
Tiefe	29 mm

Lieferumfang:
10 x ABB Stotz S&J - Schaltrelais Interface-Relais CR-P012DC2 12VDC, 2We, 250V/8A
