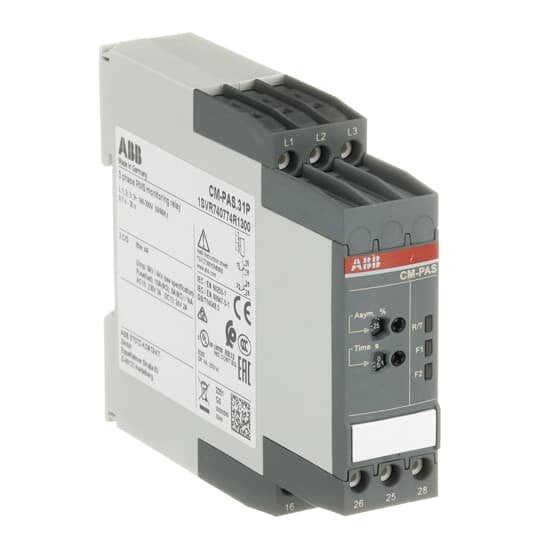

ABB Stotz S&J - Phasenüberwachungsgerät 3-Phasenüberwachungsrelais CM-PAS.31P 2W 30s, 3x160-300VAC

Das CM-PAS.31P überwacht die folgenden Paramter: Phasenausfall, Phasenfolge und Phasenasymmetrie. Die Bemessungsssteuerspeisespannung von 160-300V AC entspricht der Messspannung, das Gerät wird aus der Messapnnung versorgt. Ausgang 2 Wechsler (250 V / 4 A). Eine Einschaltverzögerung ist von 0 bis 30s (0, 0,1-30s) einstellbar. Eine plombierbare Klarsichabdeckung zum Schutz gegen unbefugtes verstellen der Einstellungen ist als Zubehör verfügbar. Das Gerät besitzt wartungsfreie und einfach zu handhabende Push-In Klemmen.

Technische Details
Ausführung des elektrischen Anschlusses	Federzuganschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	160..300 V
Versorgungsspannung bei AC 60 Hz	160..300 V
Funktion Phasenfolgeüberwachung	ja
Funktion Phasenausfallerkennung	ja
Funktion Unterspannungserkennung	nein
Funktion Überspannungserkennung	nein
Funktion Asymmetrieerkennung	ja
Spannungsmessbereich	160..300 V
Min. einstellbare Ansprechverzögerungszeit	0,2 s
Max. zulässige Ansprechverzögerungszeit	0,2 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	30 s
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC
Breite	22,5 mm
Höhe	85,59999999 mm
Tiefe	103,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Phasenüberwachungsgerät 3-Phasenüberwachungsrelais CM-PAS.31P 2W 30s, 3x160-300VAC

Keine Downloads vorhanden.
