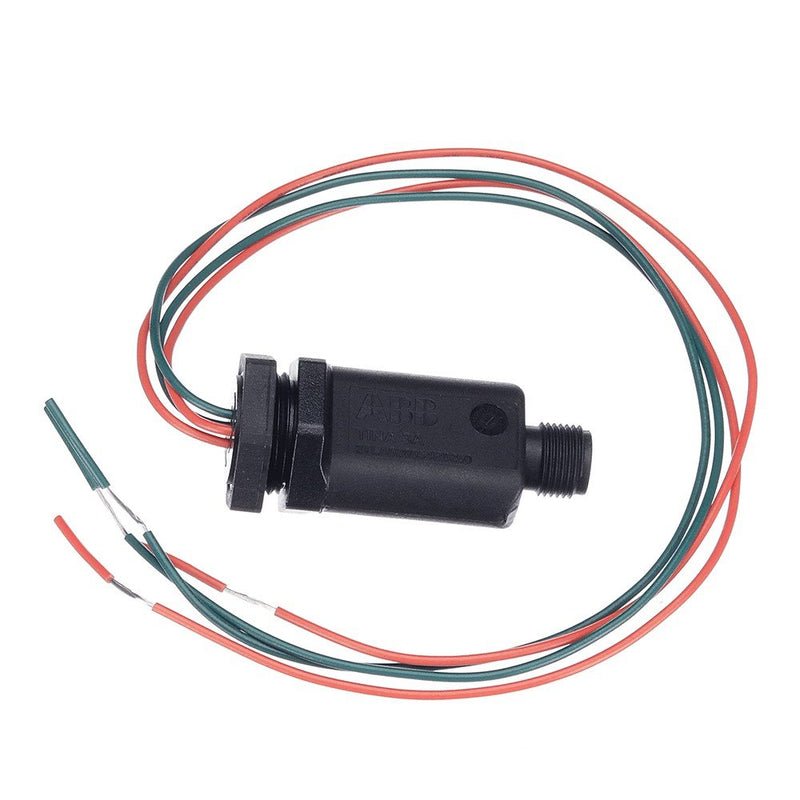

ABB Stotz S&J - Passiver Sensor-/Aktor-Verteiler (ohne Leitung) Anschlussstecker Tina 3A

Die Tina-Geräte passen Sicherheitssensoren mit mechanischen Kontakten wie Not-Halt-Taster,
Schalter und Lichtgitter/-vorhänge mit zwei Ausgängen an den DYNlink-Sicherheitskreis in Vital
und Pluto an. Für die Montage auf DIN-Schienen im Schaltschrank. Elektrischer
Anschluss
über abnehmbare Anschlussklemmen. TINA 7A wird für
Not-Halt-Taster im gleichen Schaltschrank oder für externe Kontakte
verwendet. TINA 3A, 6A und 7A haben die gleiche elektrische Funktion
in verschiedenen Gehäusen.

Technische Details
Ausführung des Steckverbinders für Stammleitung	M12
Anzahl der Sensor-/Aktor-Steckplätze	1
Anzahl der Kanäle pro Steckplatz	1
Ausführung der Abgänge für Sensor-/Aktorleitungen	M12
Polzahl der Sensor-/Aktor-Steckplätze	5
Bemessungsspannung	24 V
Verschmutzungsgrad	2
Betriebsspannung	24 V
Max. Strombelastbarkeit pro E/A-Signal	2 A
Max. Strombelastbarkeit pro Anschlusssockel	2 A
Max. Summenstrom	2 A
Werkstoff des Kontaktgrundkörpers	Kupfer
Werkstoff der Kontaktbeschichtung	Gold
Werkstoff des Isolierkörpers	PBT
Gewindebuchsen der Sensor-/Aktor-Steckplätze	M12
Mit LED-Anzeige	nein
Mit Potentialtrennung	nein
Anschluss für NPN-Sensoren	nein
Schleppkettentauglichkeit der Fixkabelversion	nein
Werkstoff des Gehäuses	Kunststoff
Gehäusefarbe	schwarz
Betriebstemperatur	-10..55 °C
Schutzart (IP)	IP67
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Breite	57 mm
Höhe	24 mm
Länge	24 mm

Lieferumfang:
1 x ABB Stotz S&J - Passiver Sensor-/Aktor-Verteiler (ohne Leitung) Anschlussstecker Tina 3A
