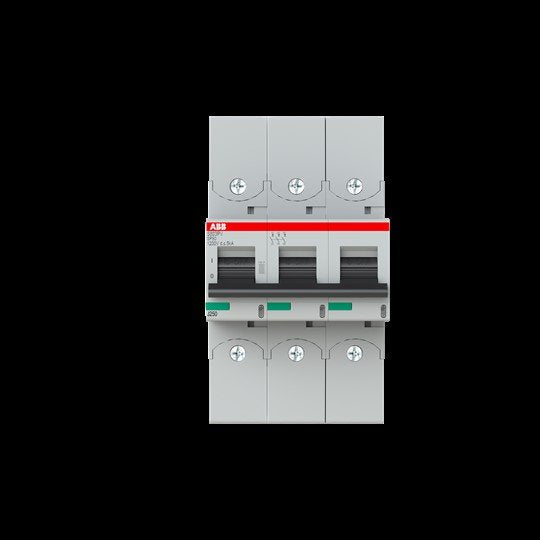

ABB Stotz S&J - Leitungsschutzschalter Strangsicherung S803PV-SP80 80A, 3-polig

Die Hochleistungs-Sicherungsautomaten der Baureihe S800PV-SP schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 5 kA bei 1.500 V DC für Photovoltaikanwendungen. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800PV entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehör wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800PV bestens abgesichert.

Technische Details
Einbautiefe	82,5 mm
Auslösecharakteristik	sonstige
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	80 A
Bemessungsspannung	1200 V
Bemessungsisolationsspannung Ui	1500 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	5 kA
Spannungsart	DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	5 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	5 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	5 kA
Frequenz	0 Hz
Verlustleistung	19,2 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0..70 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x ABB Stotz S&J - Leitungsschutzschalter Strangsicherung S803PV-SP80 80A, 3-polig

Keine Downloads vorhanden.
