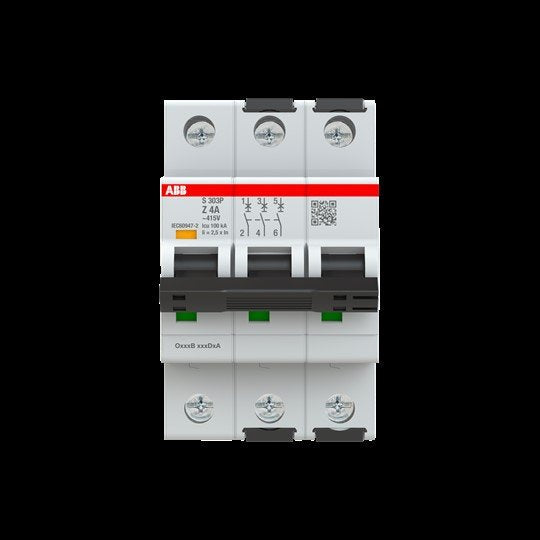

ABB Stotz S&J - Leitungsschutzschalter Sicherungsautomat S303P-Z4 25kA, 4A, 3P − 1 Stück

Die Sicherungsautomaten der Baureihe S300P schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN 60947-2 und UL 1077.
Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Die Montage und Demontage auf der Hutschiene ist werkzeugfrei und auch aus dem Sammelschienenverbund möglich.
Die Sicherungsautomaten verfügen über eine frontseitige Fehleranzeige zur Unterscheidung zwischen Auslösung im Fehlerfall und manuellem Ausschalten. Die ausführliche technische Dokumentation kann über einen QR-Code auf der Gerätefront schnell aufgerufen werden.
Zahlreiche Zulassungen und ein umfassendes Zubehörsortiment machen den S300P fit für den weltweiten Einsatz in anspruchsvollen Anwendungen.

Technische Details
Einbautiefe	69 mm
Auslösecharakteristik	Z
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	4 A
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	100 kA
Frequenz	50..60 Hz
Verlustleistung	6,6 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-40..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..35 mm²
Explosionsgeschützt	nein

Hersteller:	ABB Stotz S&J
