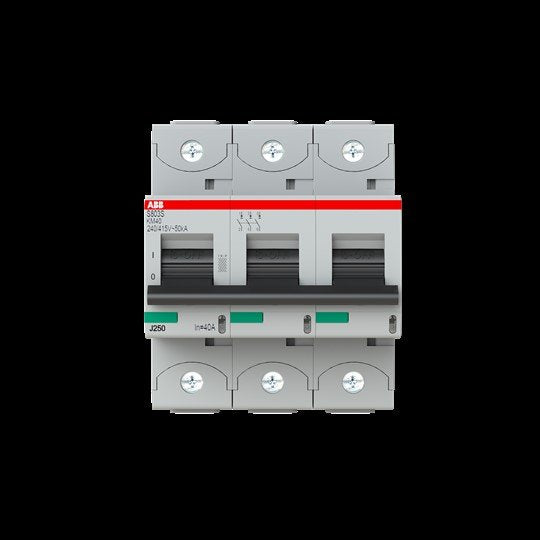

ABB Stotz S&J - Leitungsschutzschalter magnetische Auslösung S803S-KM40 520 A

Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.

Technische Details
Einbautiefe	82,5 mm
Auslösecharakteristik	KM
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	40 A
Bemessungsspannung	690 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50 kA
Frequenz	50..60 Hz
Verlustleistung	11,1 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0..70 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x ABB Stotz S&J - Leitungsschutzschalter magnetische Auslösung S803S-KM40 520 A
