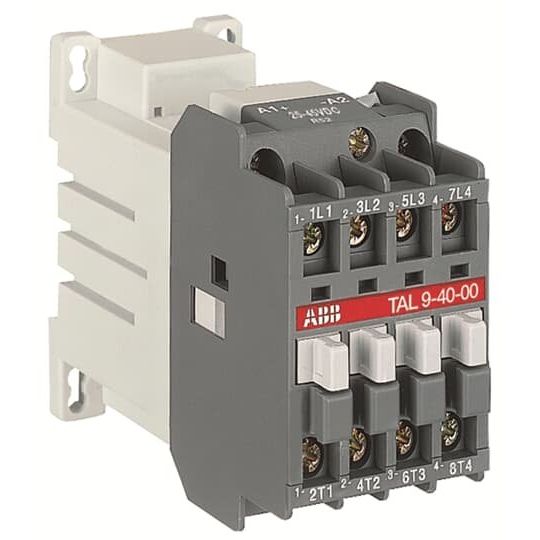

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz TAL9-40-00 17-32V DC

Die 4-poligen AL9 Schütze werden hauptsächlich zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	17..32 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	17..32 V
Bemessungssteuerspeisespannung Us bei DC	17..32 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Geeignet für Reiheneinbau	nein
Breite	44 mm
Höhe	78 mm
Tiefe	97 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz TAL9-40-00 17-32V DC
