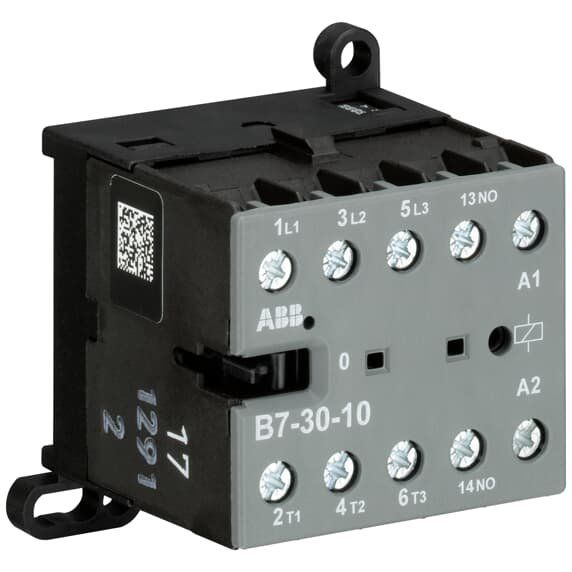

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz B7-30-10-85

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	380..415 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	380 V
Bemessungssteuerspeisespannung Us bei DC	380..415 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	220..690 V
Betriebsspannung bei AC 60 Hz	220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	nein
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,7 mm

Lieferumfang:
1 x Kleinschütze B/BC 6
