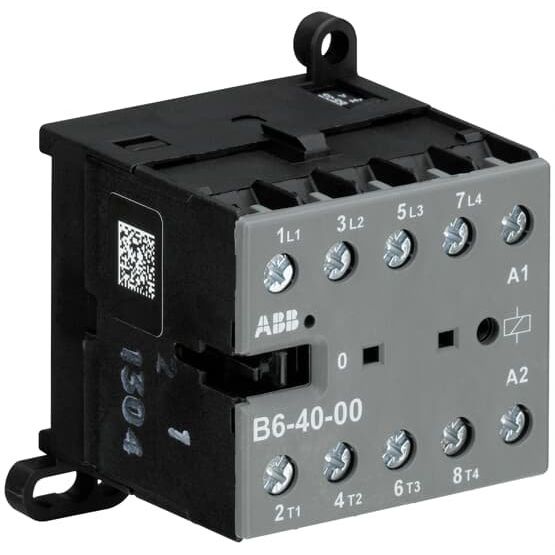

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz B6-40-00-80

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	220 V
Bemessungssteuerspeisespannung Us bei DC	220..240 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	220..690 V
Betriebsspannung bei AC 60 Hz	220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	1,4914 kW
Geeignet für Reiheneinbau	nein
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz B6-40-00-80
