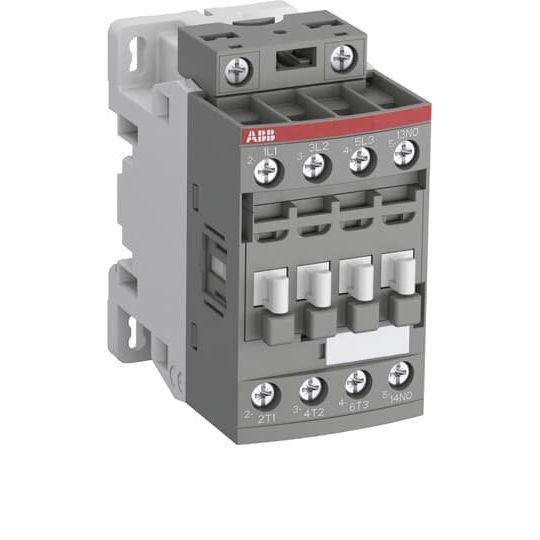

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC16-30-01-80

Schütze AFC09 bis AFC96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC-Ansteuerung. Sie werden hauptsächlich zur Steuerung von Dreh-strommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690 V AC oder 220 V DC eingesetzt. Die Schütze können auch für viele andere Anwendun-gen wie Isolierung, Kondensatorschaltung oder Beleuchtung eingesetzt werden. Die einstöckigen, 3-poligen Schütze der Serie-AFC sind in Blockbauweise mit kon-ventioneller gewickelter AC-Magnetspule ausgeführt.
AFC-Schütze können mit dem Standard-AF-Zubehör ausgestattet werden. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfs-schalter. Für frontseitigen Spulenanschluss steht ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontak-te sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zube-hör wie Löschglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	220..240 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsleistung NEMA	7,457 kW
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC16-30-01-80
