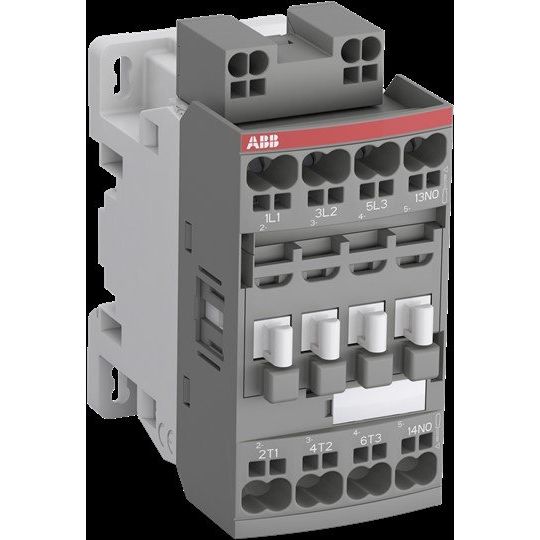

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC09-30-10K-85

Das AFC09-30-10K-85 ist ein 3-poliges - 690 V IEC oder 600 V UL - Schütz mit 1S eingebautem Hilfskontakt und Push-in-Klemmen, hauptsächlich zur Steuerung von Stromkreisen bis zu 4 kW / 400 V AC (AC-3) oder 5 hp / 480 V AC UL und 25 A (AC-1) oder 25 A UL für General Use`. Innerhalb der AF-Plattform bieten die AFC-Schütze eine optimierte Betriebszeit für AC-gesteuerte Anwendungen mit elektromagnetischer Spule (Steuerspannung: 380 400V AC 50Hz / 400 415V AC 60Hz). AFC-Schütze sind in Blockbauweise ausgeführt und können mit zusätzlichen Hilfskontaktblöcken und einer breiten Palette von zusätzlichem Zubehör leicht erweitert werden.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	380..400 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	400 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	1,4914 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	92,3 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC09-30-10K-85
