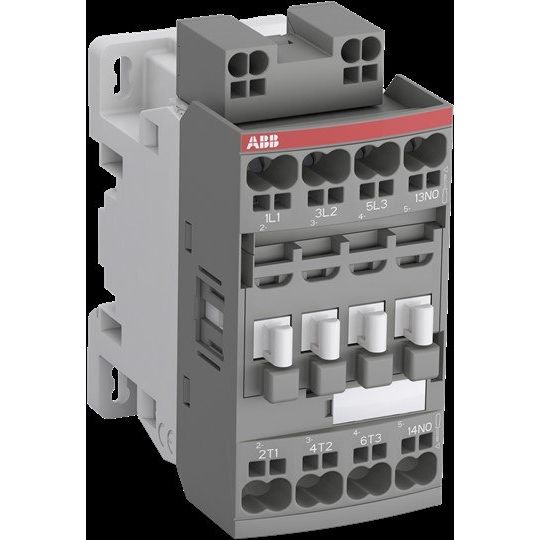

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC09-30-10K-80H

Das AFC09-30-10K-80H ist ein 3-poliges - 690 V IEC oder 600 V UL Schütz mit 1S eingebautem Hilfskontakt und Push-in Anschlüssen, hauptsächlich zur Steuerung von Stromkreisen bis zu 4 kW / 400 V AC (AC-3) oder 5 hp / 480 V AC UL und 25 A (AC-1) oder 25 A UL für 'General Use'. Innerhalb der AF-Plattform bieten die AFC-Schütze eine optimierte Betriebszeit für AC-gesteuerte Anwendungen mit elektromagnetischer Spule (Steuerspannung: 220...230V AC 50 Hz / 230...240V AC 60 Hz). AFC-Schütze sind in Blockbauweise ausgeführt und können mit zusätzlichen Hilfskontaktblöcken und einer breiten Palette an zusätzlichem Zubehör leicht erweitert werden. Die H-Ausführung ist speziell für den Einsatz in Haushaltsgeräten gemäß IEC 60335-1 Abschnitt 30 in Bezug auf Hitze- und Feuerbeständigkeit geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	1,4914 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	92,3 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AFC09-30-10K-80H
