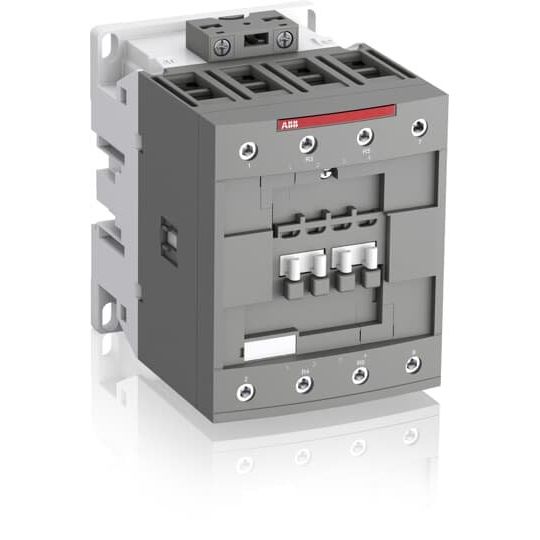

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF80-22-00-12 48-130V AC/DC

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48 V
Bemessungssteuerspeisespannung Us bei DC	48 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	2
Anzahl der Schließer als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	125,5 mm
Tiefe	116 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz AF80-22-00-12 48-130V AC/DC
