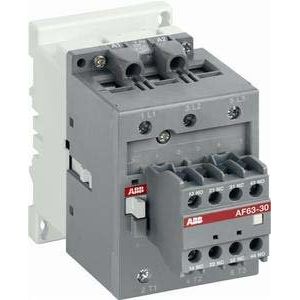

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF63-30-22 20-60V DC

Die 3-poligen AF-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die 2-stöckigen, 3-poligen Schütze der Serie AF... sind in Blockbauweise ausgeführt Nur 3 Spulen decken Steuerspannungen von 20...250 VDC bis 48...250 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder.
- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, mit 4 eingebaute Hilfskontakte, die Installation von zusätzlichen seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: elektronisch unterstütze Weitspannungsspule.
Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	20..60 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	115 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	65 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF63-30-22 20-60V DC
