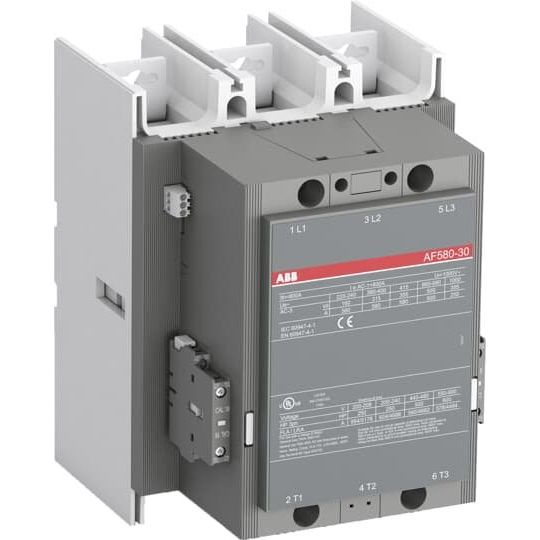

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF580-30-22-68 24-60V DC

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei DC	24..60 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	800 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	580 A
Bemessungsbetriebsleistung bei AC-3, 400 V	315 kW
Bemessungsbetriebsleistung NEMA	186,425 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	210 mm
Höhe	283 mm
Tiefe	242 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF580-30-22-68 24-60V DC

Keine Downloads vorhanden.
