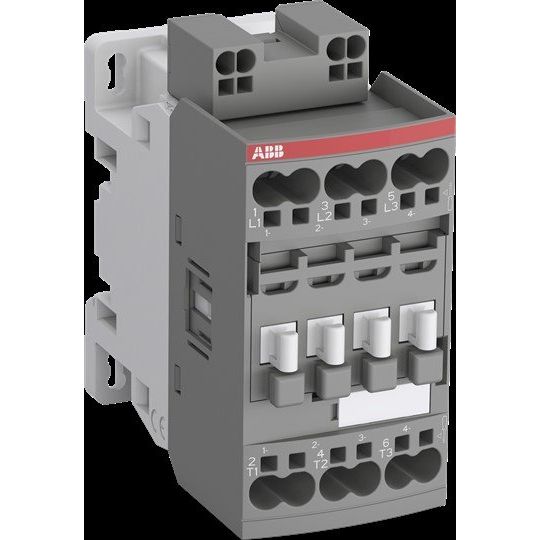

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF38Z-30-00K-22 48-130V 50/60Hz / DC

Die 3-poligen Schütze AF38Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48 V
Bemessungssteuerspeisespannung Us bei DC	48 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	38 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsleistung NEMA	18,6425 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	92,3 mm
Tiefe	86 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF38Z-30-00K-22 48-130V 50/60Hz / DC
