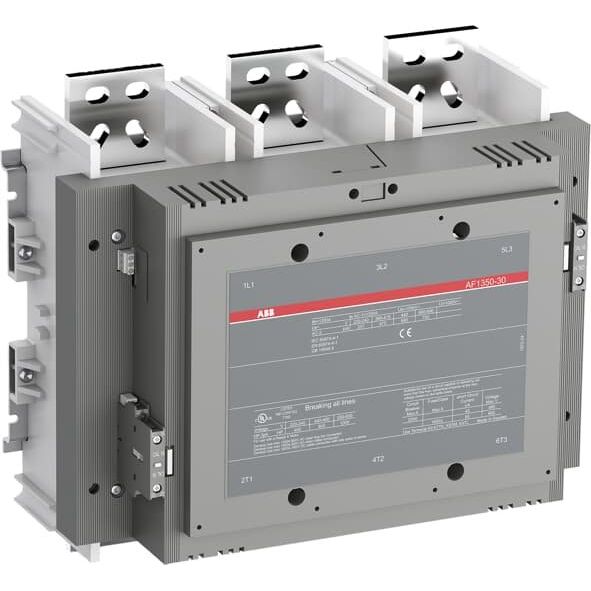

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF1350-30-22-70 100-250V AC/DC

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei DC	100..250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1350 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	860 A
Bemessungsbetriebsleistung bei AC-3, 400 V	475 kW
Bemessungsbetriebsleistung NEMA	298,28 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	438 mm
Höhe	392 mm
Tiefe	244 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF1350-30-22-70 100-250V AC/DC
