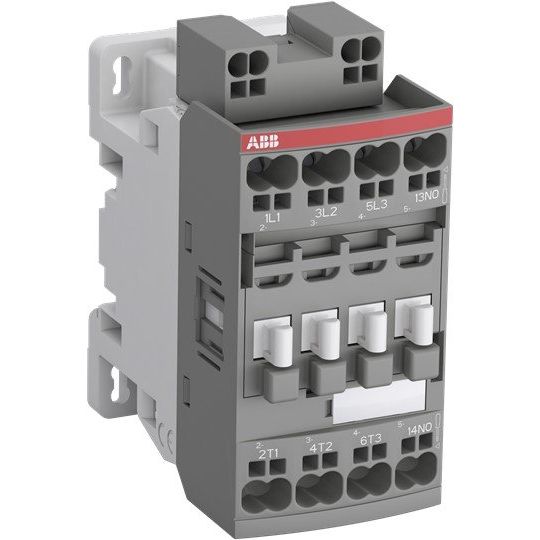

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF09Z-30-01K-21 24-60V50/60Hz 3polig

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch =24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	1,4914 kW
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	92,3 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF09Z-30-01K-21 24-60V50/60Hz 3polig
