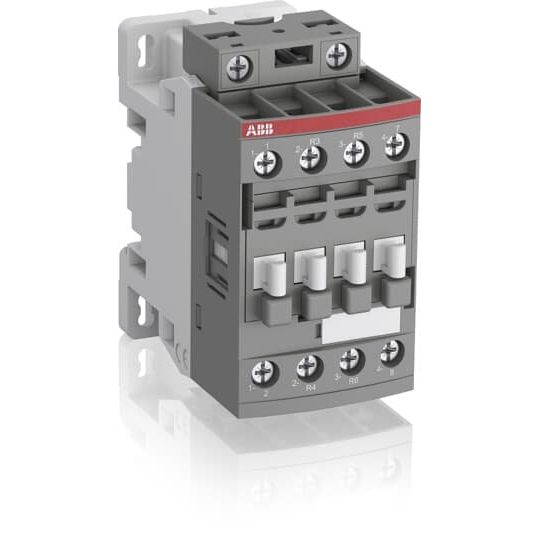

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF09Z-22-00-20 12-20V DC

Die 4-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit leicht oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	12..20 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	12..20 V
Bemessungssteuerspeisespannung Us bei DC	12 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	2
Anzahl der Schließer als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF09Z-22-00-20 12-20V DC
