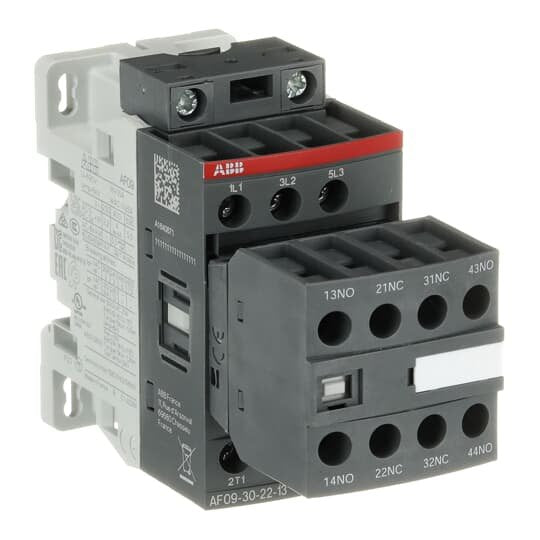

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Schütz AF09-30-22-13 100-250V AC/DC

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100 V
Bemessungssteuerspeisespannung Us bei DC	100 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	1,4914 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm

Lieferumfang:
1 x Schütz AF09-30-22-13 100-250V AC/DC
