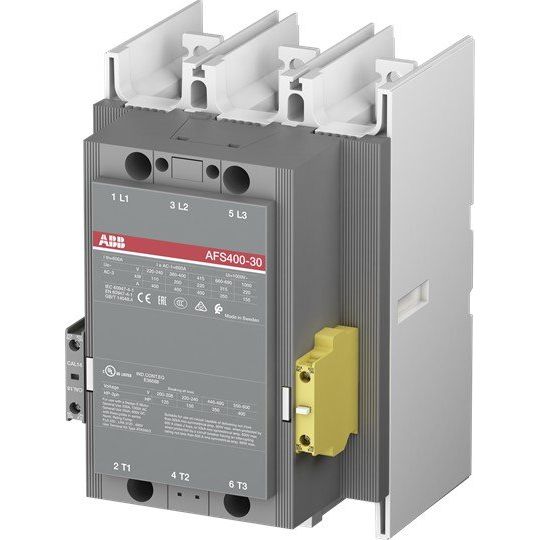

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Safetyschütz AFS400-30-12-71 50-500V 50/60Hz / DC

Die 3-poligen Schütze der AFS-Reihe sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit einem fest montierten, farblich gekennzeichneten, seitlichen Hilfskontaktblock geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	250..500 V
Bemessungssteuerspeisespannung Us bei DC	250..500 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	600 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	400 A
Bemessungsbetriebsleistung bei AC-3, 400 V	200 kW
Bemessungsbetriebsleistung NEMA	111,855 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	186 mm
Höhe	278 mm
Tiefe	216 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Safetyschütz AFS400-30-12-71 50-500V 50/60Hz / DC
