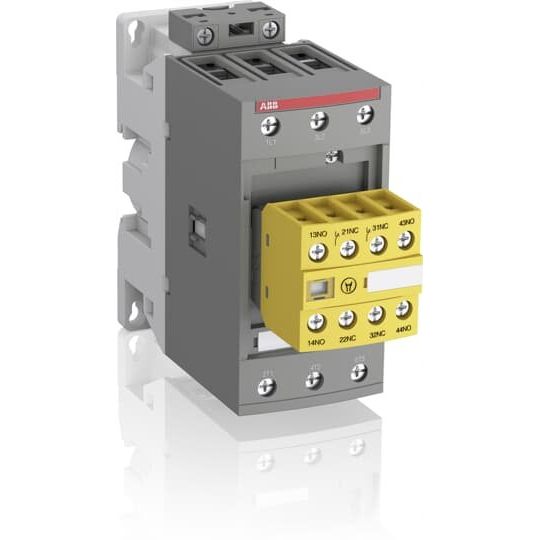

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Safetyschütz AFS40-30-22-11

Die 3-poligen Schütze AFS sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit fest montierten farblich gekennzeichneten Hilfskontaktblöcken an der Vorderseite geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4. AFS-Schütze mit dem Spulencode -11 sind nicht für eine Ansteuerung durch einen 24V DC SPS-Ausgang geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	40 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsleistung NEMA	22,371 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	125,5 mm
Tiefe	144 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Safetyschütz AFS40-30-22-11
