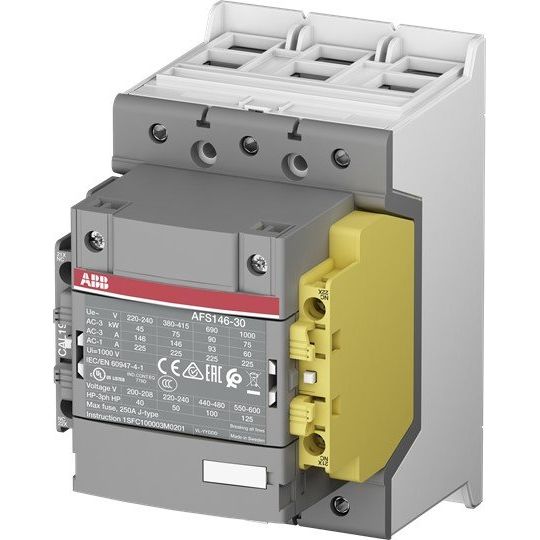

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Safetyschütz AFS146-30-12-12 48-130V 50/60Hz / DC

Die 3-poligen Schütze der AFS-Reihe sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit einem fest montierten, farblich gekennzeichneten, seitlichen Hilfskontaktblock geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48..130 V
Bemessungssteuerspeisespannung Us bei DC	48..130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	1000 V
Betriebsspannung bei AC 60 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	146 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsleistung NEMA	37,285 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	150 mm
Tiefe	126 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz AFS146-30-12-12
