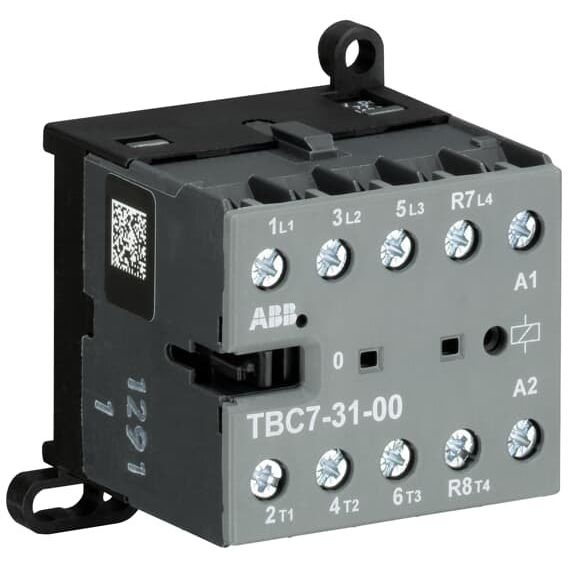

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz TBC7-31-00-55 50-90V DC

4-polige Kleinschütze TBC 7 eignen sich zum Schalten von Leistungskreisen mit leicht induktiven oder nicht-induktiven Lasten bis 20A AC1. Durch geringe Abmessungen, Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik sowie vielfältigen Kontakt- und Weitspannungsspulenvarianten besitzen sie eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen.
Als anbaubare Zubehörteile stehen Löschglieder zur Verfügung.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	50..90 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	50..90 V
Bemessungssteuerspeisespannung Us bei DC	50..90 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	1
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	220..690 V
Betriebsspannung bei AC 60 Hz	220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Geeignet für Reiheneinbau	nein
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz TBC7-31-00-55 50-90V DC

Keine Downloads vorhanden.
