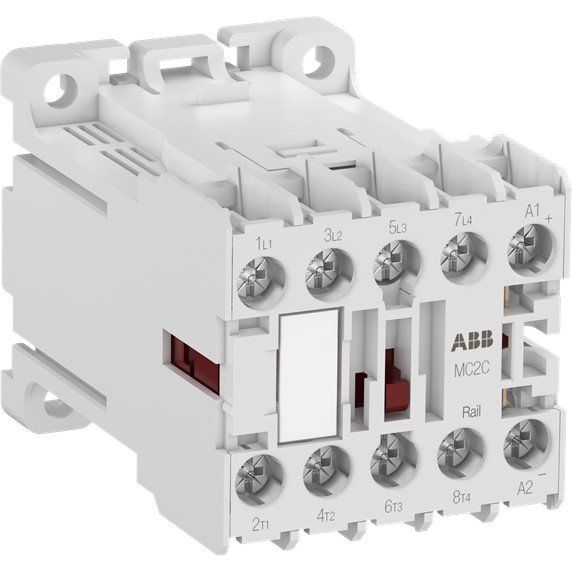

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz MC2CB00ATWID-RAIL 2S+2Ö, 72V DC

Das MC2C-Rail Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Gleichstromansteuerung und Schraubanschlüssen. Es erfüllt die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglicht den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Es wird hauptsächlich zur Steuerung von ein- oder mehrphasigen Lasten bis 20A (AC-1) bei bis zu 690V eingesetzt. Dabei erfüllt es alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreicht es die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2. Das Kleinschütz ist für Hutschienen- oder Wandmontage geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	51..90 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	51..90 V
Bemessungssteuerspeisespannung Us bei DC	51..90 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	2
Anzahl der Schließer als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440..690 V
Betriebsspannung bei AC 60 Hz	440..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	9 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	48 mm
Tiefe	68 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz MC2CB00ATWID-RAIL 2S+2Ö, 72V DC
