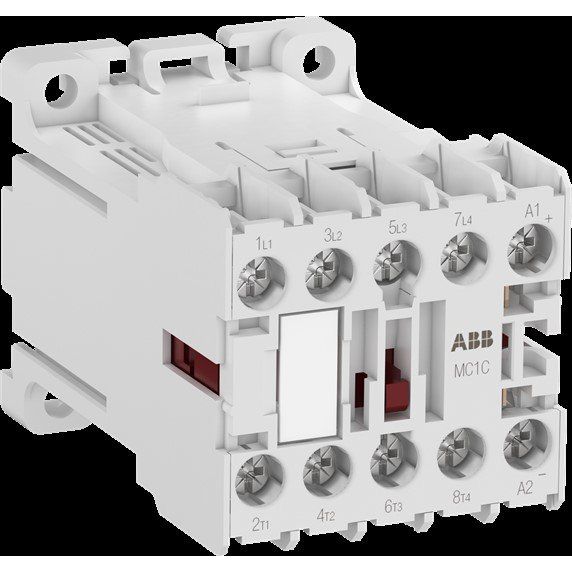

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz MC1C400ATD 4S, 24V DC

Das MC1C Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Gleichstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440..690 V
Betriebsspannung bei AC 60 Hz	440..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	9 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	48 mm
Tiefe	68 mm

Lieferumfang:
1 x Leistungsschütz MC1C400ATD 4S, 24V DC
