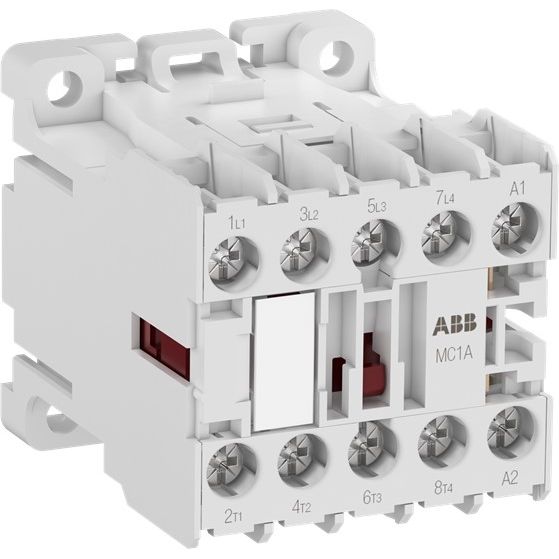

ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz MC1AA00ATJ 50Hz / 110-120V 60Hz

Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder mehrphasigen Lasten bis 4kW (AC3) oder 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110..120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	110 V
Bemessungssteuerspeisespannung Us bei DC	110..120 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	440..690 V
Betriebsspannung bei AC 60 Hz	440..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	9 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	48 mm
Tiefe	56 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz MC1AA00ATJ 50Hz / 110-120V 60Hz − 1 Stück

Keine Downloads vorhanden.
