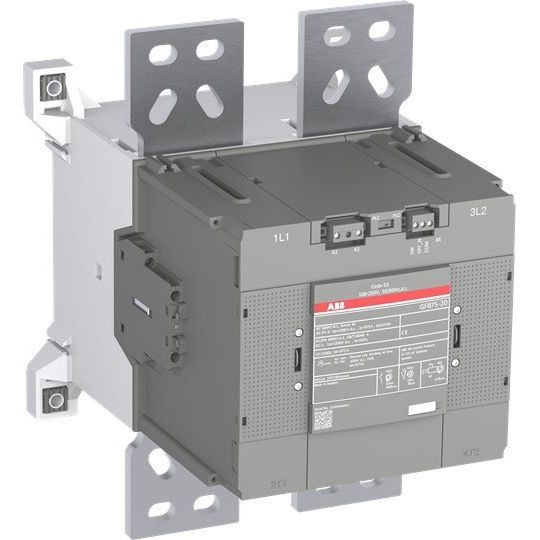

ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz GF875-20-22-51 24-60V 50/60Hz/DC

GF875 Schütze sind speziell für 1500 V DC PV Solar-Zentralwechselrichter ausgelegt.
Diese Schütze sind in Blockbauweise mit 2 Hauptpolen ausgeführt. Die Hauptpole sind mit speziellen Lichtbogenkontakten ausgestattet, die eine bidirektionale Abschaltung von Strömen bis zu 750 V DC pro Pol ermöglichen.
- Steuerkreis: Wechselstrom- oder Gleichstrombetrieb mit Spulenelektronik für einen weiten Steuerspannungsbereich, nur 2 Spulen zur Abdeckung von Steuerspannungen zwischen 24...60 V AC/DC und 100...250 V AC/DC notwendig.
- Tolerant gegenüber starken Steuerspannungsschwankungen
- Geringerer Energieverbrauch
- Sehr klare Öffnungs- und Schließvorgänge
- Kann kurzen Spannungseinbrüchen und Spannungsabfällen standhalten.
- Eingebauter Überspannungsschutz

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..60 V
Bemessungssteuerspeisespannung Us bei DC	24..60 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	2
Anschlussart Hauptstromkreis	Anschlussschiene
Betriebsspannung bei DC	1500 V
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	253 mm
Höhe	355 mm
Tiefe	300 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz GF875-20-22-51 24-60V 50/60Hz/DC
