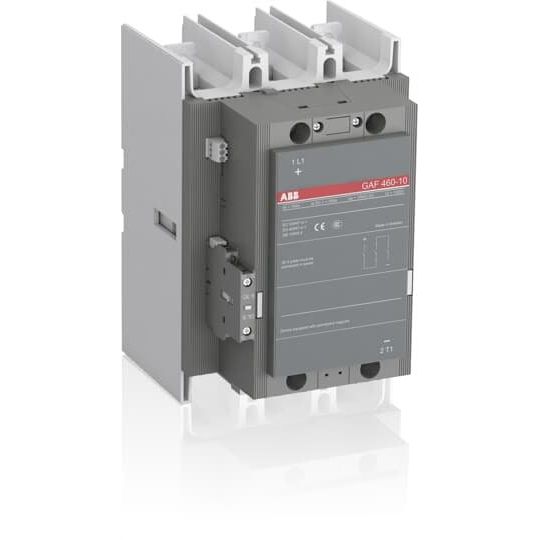

ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz GAF460-10-11-68 24-60V DC

Die GAF460-Schütze sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut. Sie verfügen über die AF-Technologie und besitzen alle ihrer Vorteile. Mit nur vier Spulenvarianten wird der gesamte Spannungsbereich von 20 V DC und 24 V AC bis 500 V AC / DC abgedeckt. Die eingebaute Spulenbeschaltung macht einen separaten Überspannungsschutz überflüssig.
Die Lichtbogenkammern sind mit Permanentmagneten zur Funkenlöschung ausgestattet. Hierbei muss die Polarität beachtet werden. Die Kontaktsätze der GAF-Schütze können nicht getauscht werden. Die GAF-Reihe ist für Anwendungen mit der Gebrauchskategorie DC-1 und UL DC general use bei 1000 V konzipiert. Die GAF-Reihe teilt sich alle Zubehörteile mit dem Zubehör der AF-Baureihe

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24..60 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	1
Anschlussart Hauptstromkreis	Anschlussschiene
Betriebsspannung bei DC	1000 V
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	186 mm
Höhe	278 mm
Tiefe	216 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz GAF460-10-11-68 24-60V DC
