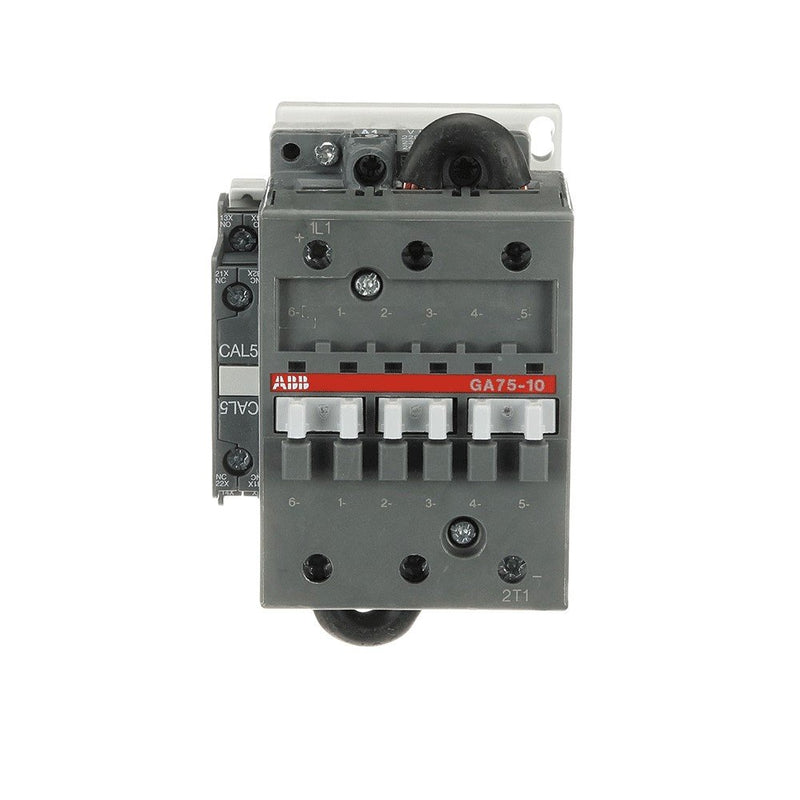

ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz GA75-10-11 230V50Hz 230V50Hz/240V60Hz

Die Schütze GA75-10-11sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Weiterhin ist es werksseitig mit einem 2-poligen seitlichen Hilfskontakt (1S+1Ö) ausgestattet.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220..230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230..240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V	85 A
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein

Lieferumfang:
1 x Leistungsschütz GA75-10-11
2-poliger seitlicher Hilfskontakt (1S+1Ö)
