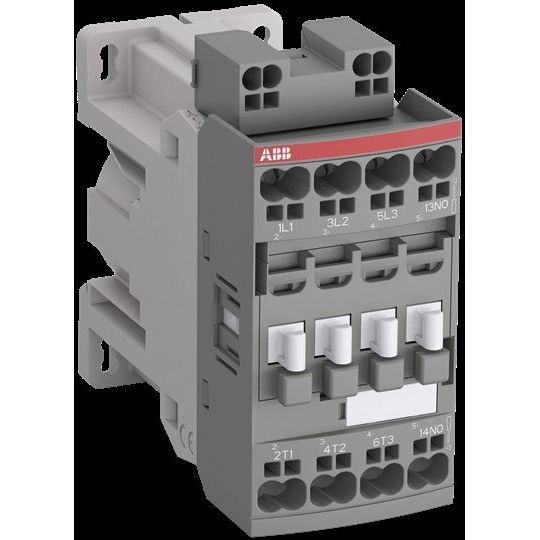

ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz AF09Z-30-01K-30

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, für 24 V DC mit eingebautem Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch =24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. Nur die AF..Z..-30-Schütze müssen die Polarität an den Spulenanschlüssen (A1+ und A2-) beachten. AF09Z..K besitzen Push-in-Federklemmen. Ein einfaches Eindrücken genügt für eine extrem schnelle Verdrahtung: schneller als je zuvor installiert, einfacher als je zuvor verdrahtet, zuverlässiger als je zuvor angeschlossen.
Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei DC	690 V
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	92,3 mm
Tiefe	97 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschütz zum Schalten von Gleichstrom Schütz AF09Z-30-01K-30
