ABB Stotz S&J - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Transformatorschutzsch. MS132-16T

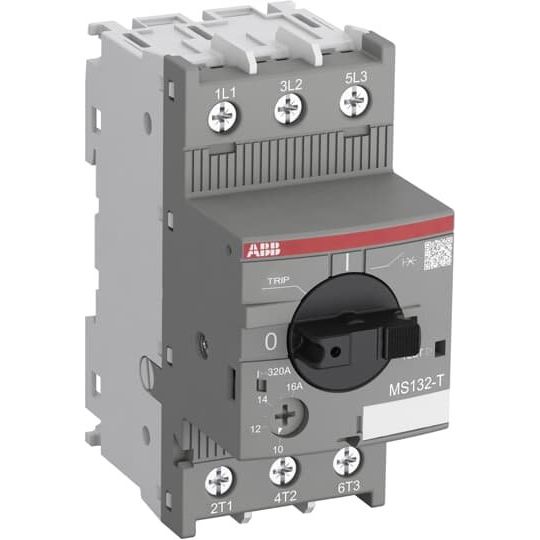

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.

Technische Details
Bemessungsdauerstrom Iu	16 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	100 kA
Überlastauslöser Stromeinstellung	10..16 A
Einstellbereich des unverzögerten Kurzschlussauslösers	320 A
Verlustleistung	6,9 W
Gerätebauart	Komplettgerät im Gehäuse
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	ja
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Drehknopf
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Transformatorschutzschalter MS132-T
