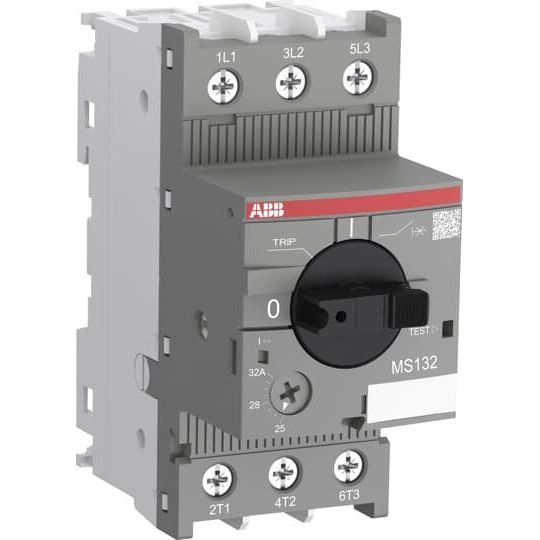

ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS132-32 25-32

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als >Self protected combination motor cotroller

Technische Details
Überlastauslöser Stromeinstellung	25..32 A
Einstellbereich des unverzögerten Kurzschlussauslösers	480 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250..690 V
Bemessungsdauerstrom Iu	32 A
Bemessungsbetriebsleistung bei AC-3, 230 V	15 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Verlustleistung	9,3 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	97,8 mm
Breite	45 mm
Tiefe	86,55 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS132-32 25-32
