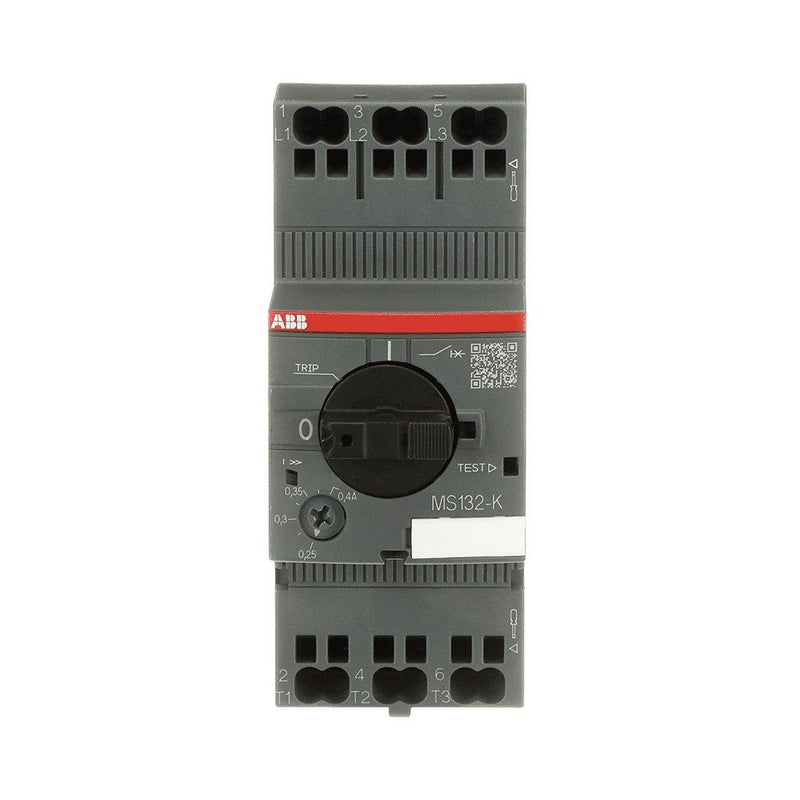

ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS132-0.4K

Motorschutzschalter MS132...K in schraubenloser Push-in Federanschlusstechnik mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132...K über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Push-in Feder Varianten gibt es für Hilfs- und Signalkontakte, diese passen auch an die Motorschutzschalter in Schraubtechnik. Direktadapter zu Schützen der Reihe AF...K erlauben den einfachen Aufbau von kompakten Starterkombinationen. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Die Push-in Federanschlussklemmen erlauben für starre Drähte und Litzen mit Aderendhülsen werkzeugloses und zeitsparendes Einstecken der Anschlussleitungen, Litzen ohne Aderendhülsen können ebenfalls angeschlossen werden. Ein späteres Nachjustieren der Anschlüsse entfällt.

Technische Details
Überlastauslöser Stromeinstellung	0,25..0,4 A
Einstellbereich des unverzögerten Kurzschlussauslösers	5 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250..690 V
Bemessungsdauerstrom Iu	0,4 A
Bemessungsbetriebsleistung bei AC-3, 230 V	0,09 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	0,09 kW
Verlustleistung	5,1 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	112 mm
Breite	45 mm
Tiefe	87 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS132-0.4K
