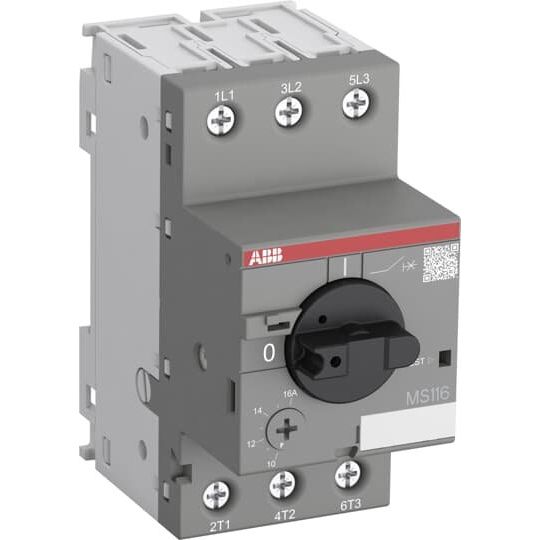

ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS 116-4 2,50-4,00A

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Technische Details
Überlastauslöser Stromeinstellung	2,5..4 A
Einstellbereich des unverzögerten Kurzschlussauslösers	50 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	4 A
Bemessungsbetriebsleistung bei AC-3, 230 V	1,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	1,5 kW
Verlustleistung	5,4 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	75 kA
Schutzart (IP)	IP20
Höhe	90 mm
Breite	45 mm
Tiefe	85,6 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalter MS 116-4 2,50-4,00A
