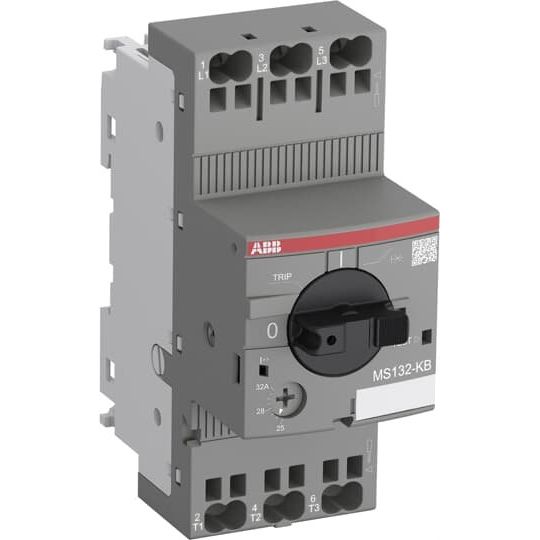

ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalte MS132-1.0KB

MS132-KB steht für die kompakte und leistungsstarke Baureihe in schraubenloser Push-in Federanschlusstechnik in 45 mm Baubreite für den Motorschutz bis 15 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion.
Die Bedienung erfolgt über einen Dehgriff mit klarer Schaltstellungsanzeige I/TRIP/0, zusätzlich verfügen MS132-KB über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Push-in Feder Varianten gibt es für Hilfs- und Signalkontakte, diese passen auch an die Motorschutzschalter in Schraubtechnik.Direktadapter zu Schützen der Reihe AF...K erlauben den einfachen Aufbau von kompakten Starterkombinationen. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
MS132-KB haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch. Die Push-in Federanschlussklemmen erlauben für starre Drähte und Litzen mit Aderendhülsen werkzeugloses und zeitsparendes Einstecken der Anschlussleitungen, Litzen ohne Aderendhülsen können ebenfalls angeschlossen werden. Ein späteres Nachjustieren der Anschlüsse entfällt.

Technische Details
Überlastauslöser Stromeinstellung	0,63..1 A
Einstellbereich des unverzögerten Kurzschlussauslösers	12,5 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250..690 V
Bemessungsdauerstrom Iu	1 A
Bemessungsbetriebsleistung bei AC-3, 230 V	0,25 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	0,25 kW
Verlustleistung	4,8 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	45 mm
Breite	112 mm
Tiefe	87 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Motorschutzschalte MS132-1.0KB
