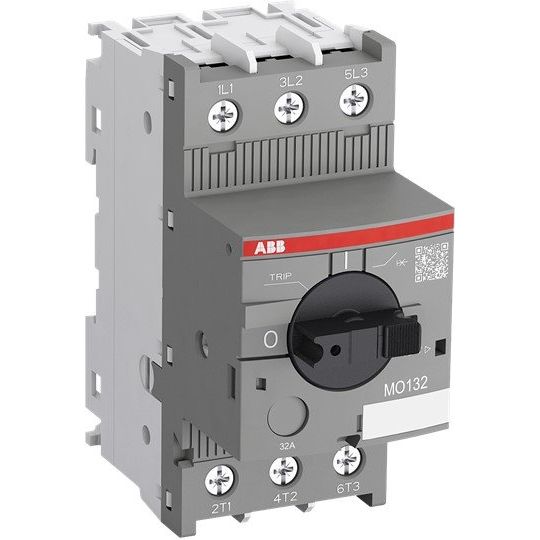

ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzschalter MO132-12 12A

Kurzschluss-Schutzschalter MO132 mit elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe für den Kurzschlussschutz von Motoren bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Technische Details
Überlastauslöser Stromeinstellung	12 A
Einstellbereich des unverzögerten Kurzschlussauslösers	150 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	12 A
Bemessungsbetriebsleistung bei AC-3, 230 V	5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Verlustleistung	5,1 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	97,8 mm
Breite	45 mm
Tiefe	86,55 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzschalter MO132-12 12A
