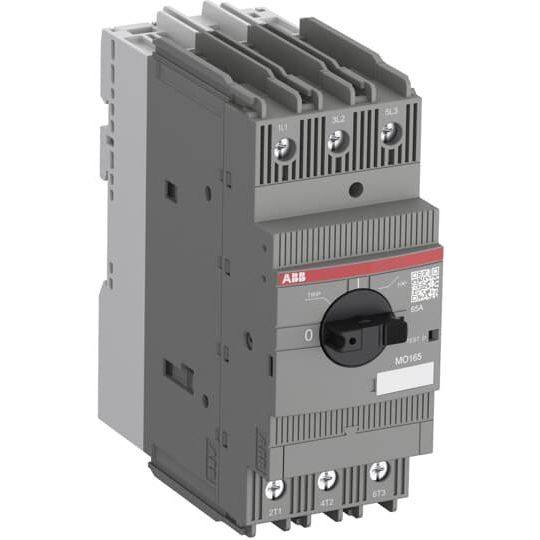

ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzschal MO165-73

Kurzschluss-Schutzschalter MO165 mit elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe für den Kurzschlussschutz von Motoren bis 45 kW (400 V) mit einer Modulbreite von 55 mm. Das Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrankeinbau ergänzt das Sortiment.

Technische Details
Überlastauslöser Stromeinstellung	73 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1022 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	250..690 V
Bemessungsdauerstrom Iu	73 A
Bemessungsbetriebsleistung bei AC-3, 230 V	37 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Verlustleistung	15,66 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	30 kA
Schutzart (IP)	IP20
Höhe	142,65 mm
Breite	55 mm
Tiefe	122 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzschal MO165-73
