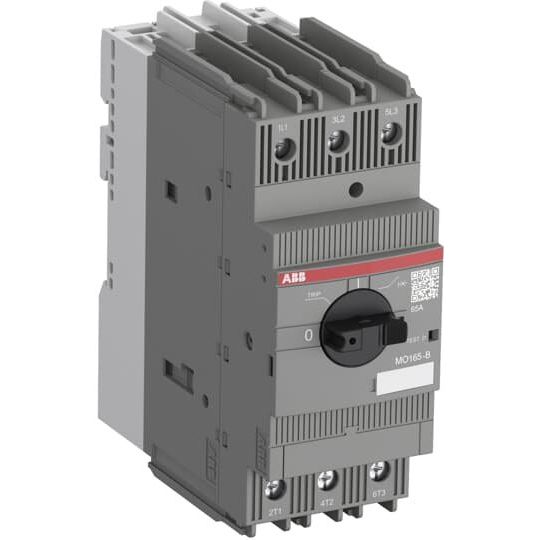

ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzscha MO165-42B

MO165-B steht für die kompakte und leistungsstarke Baureihe in 55 mm Baubreite für den Kurzschlussschutz von Motoren bis 30 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen, sicherungslosen Schutz im Falle von Kurzschluss und haben Trennfunktion. Zusammen mit Schützen und ergänzenden Geräten für den thermischen Motorschutz können automatischer Wiederanlauf u.a. Sonderanwendungen realisiert werden.
Die Bedienung erfolgt über einen Dehgriff mit klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können werkzeuglos angebaut werden, dieses Zubehör ist auch für MO132-B verwendbar. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrank- und Klemmenabdeckungen ergänzen das Sortiment.
MO165-B erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.

Technische Details
Überlastauslöser Stromeinstellung	42 A
Einstellbereich des unverzögerten Kurzschlussauslösers	630 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	250..690 V
Bemessungsdauerstrom Iu	42 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Verlustleistung	5,47 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	142,65 mm
Breite	55 mm
Tiefe	122,1 mm

Lieferumfang:
1 x ABB Stotz S&J - Leistungsschalter für Motorschutz Kurzschl.-Schutzscha MO165-42B
