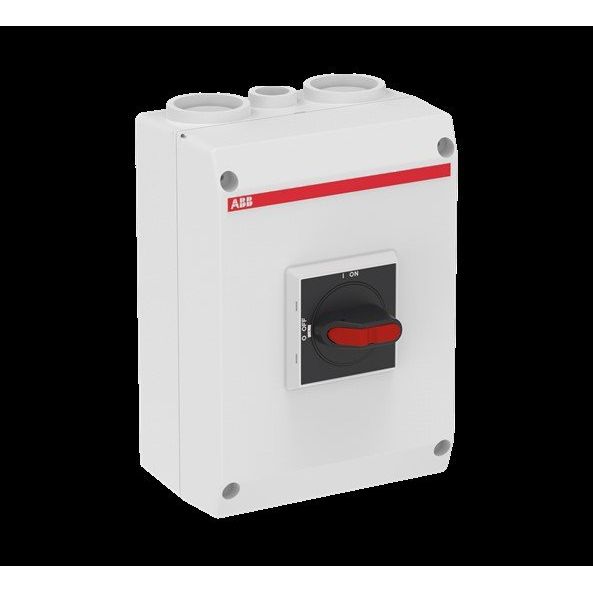

ABB Stotz S&J - Lasttrennschalter Trennschalter OTP63B3M

Lasttrennschalter im Gehäuse von ABB erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60529. Die Schalter sind für die Verwendung als Reparatur- und Wartungsschalter geeignet. Unser Angebot umfasst Ausführungen im Kunststoffgehäuse, Stahlblechgehäuse, Aluminiumgehäuse und Edelstahlgehäuse. Zudem sind die Schalter in 3-poliger, 4-poliger und 6-poliger Version verfügbar. Der Einsatzbereich ist je nach Typ für AC- und teilweise auch für DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen in schwarzer und rot-gelber Ausführung. Des Weiteren sind Hilfskontakte, vierte Pole, Anschlussklemmen und verschiedene Kabeleinführungen als Zubehör von ABB erhältlich.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	750 V
Bemessungsbetriebsspannung	750 V
Bemessungsdauerstrom Iu	80 A
Bemessungsdauerstrom bei AC-23, 400 V	75 A
Bemessungsdauerstrom bei AC-21, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungskurzzeitstromfestigkeit Icw	1,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	37 kW
Schaltleistung bei 400 V	37 kW
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Drehknopf
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	sonstige
Breite	145 mm
Höhe	200 mm
Tiefe	90 mm

Lieferumfang:
1 x ABB Stotz S&J - Lasttrennschalter Trennschalter OTP63B3M
