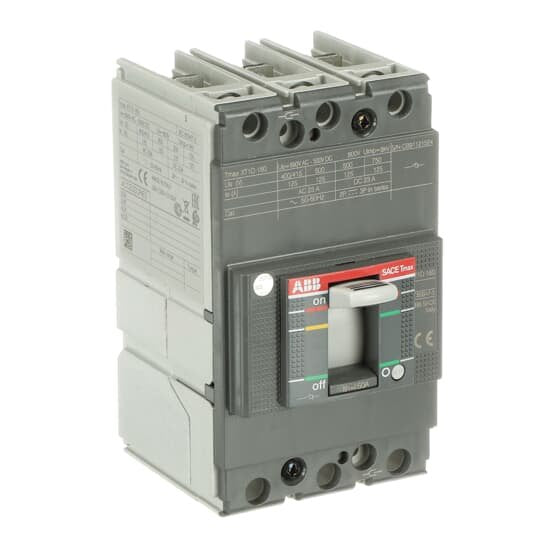

ABB Stotz S&J - Lasttrennschalter Leistungsschalter XT1D 160 3p F F 160A

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).

Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	0..690 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungskurzzeitstromfestigkeit Icw	2 kA
Polzahl	3
Motorantrieb optional	ja
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	weiß
Ausführung des Betätigungselements	Knebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Bolzenanschluss
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	76,2 mm
Höhe	130 mm
Tiefe	70 mm

Lieferumfang:
1 x ABB Stotz S&J - Lasttrennschalter Leistungsschalter XT1D 160 3p F F 160A
