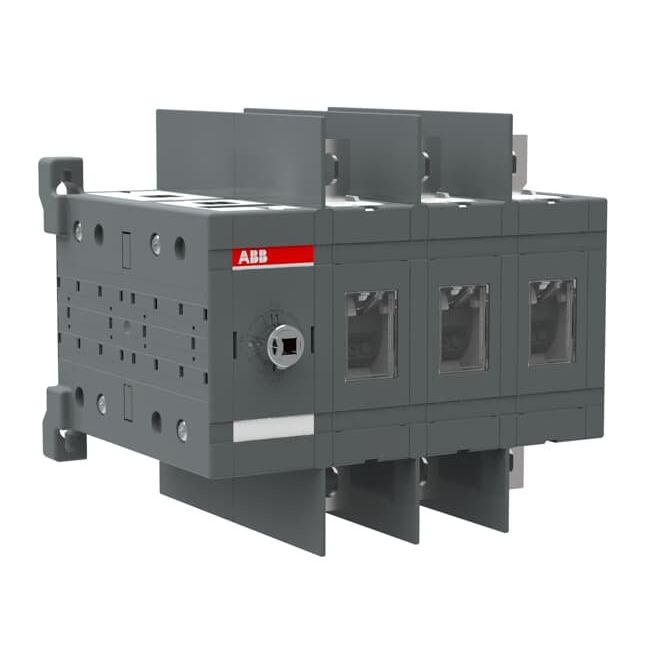

ABB Stotz S&J - Lasttrennschalter Lastumschalter OT160E03WC 0A o. Griff u. Welle

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Zudem kann eine intelligente Steuereinheit mit dem Schalter kombiniert werden, damit dieser als ATS (Automatic Transfer Switch) funktioniert. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-23, 400 V	160 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungskurzzeitstromfestigkeit Icw	8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	90 kW
Schaltleistung bei 400 V	90 kW
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Steckeinsatztechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	sonstige
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Breite	194 mm
Höhe	170 mm
Tiefe	160 mm

Lieferumfang:
1 x ABB Stotz S&J - Lasttrennschalter Lastumschalter OT160E03WC 0A o. Griff u. Welle
